ローラーベンダー(ロールベンダー)をDIYで自作する

この記事を読むのに掛かる時間: 3

ローラーベンダー(ロールベンダー)をDIYで自作する


ローラーベンダーを自作してみたので紹介します.
以前,半自動のホイールを作ったのだが,叩いての手曲げでは,ろくなものが出来なかった.
ずっとまともなベンダーが欲しかったので,自作する事にした.

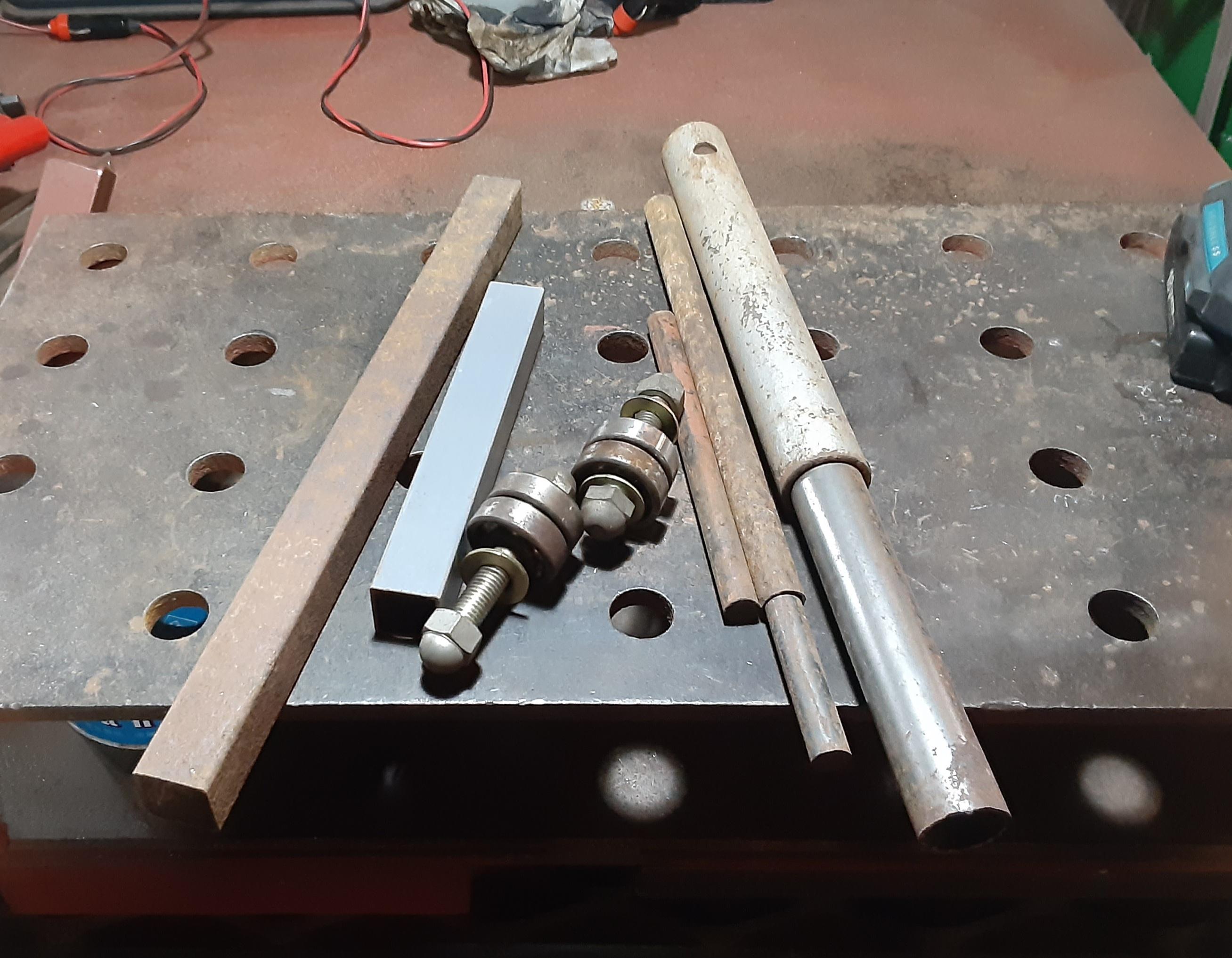

適当に廃材を漁って材料を集める.

正確に直角にスライドする構造を作るのは,なかなかに難しい.

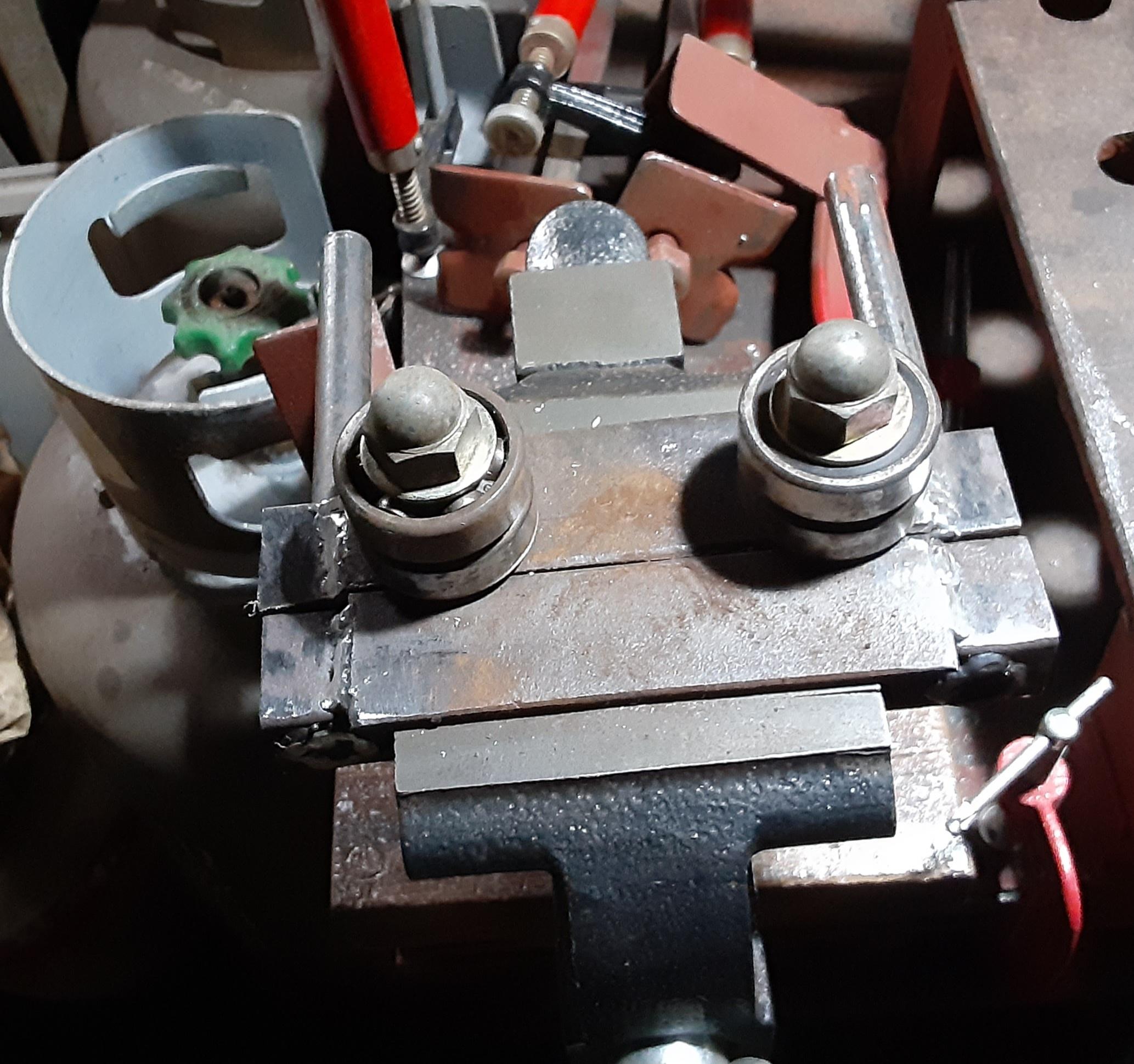

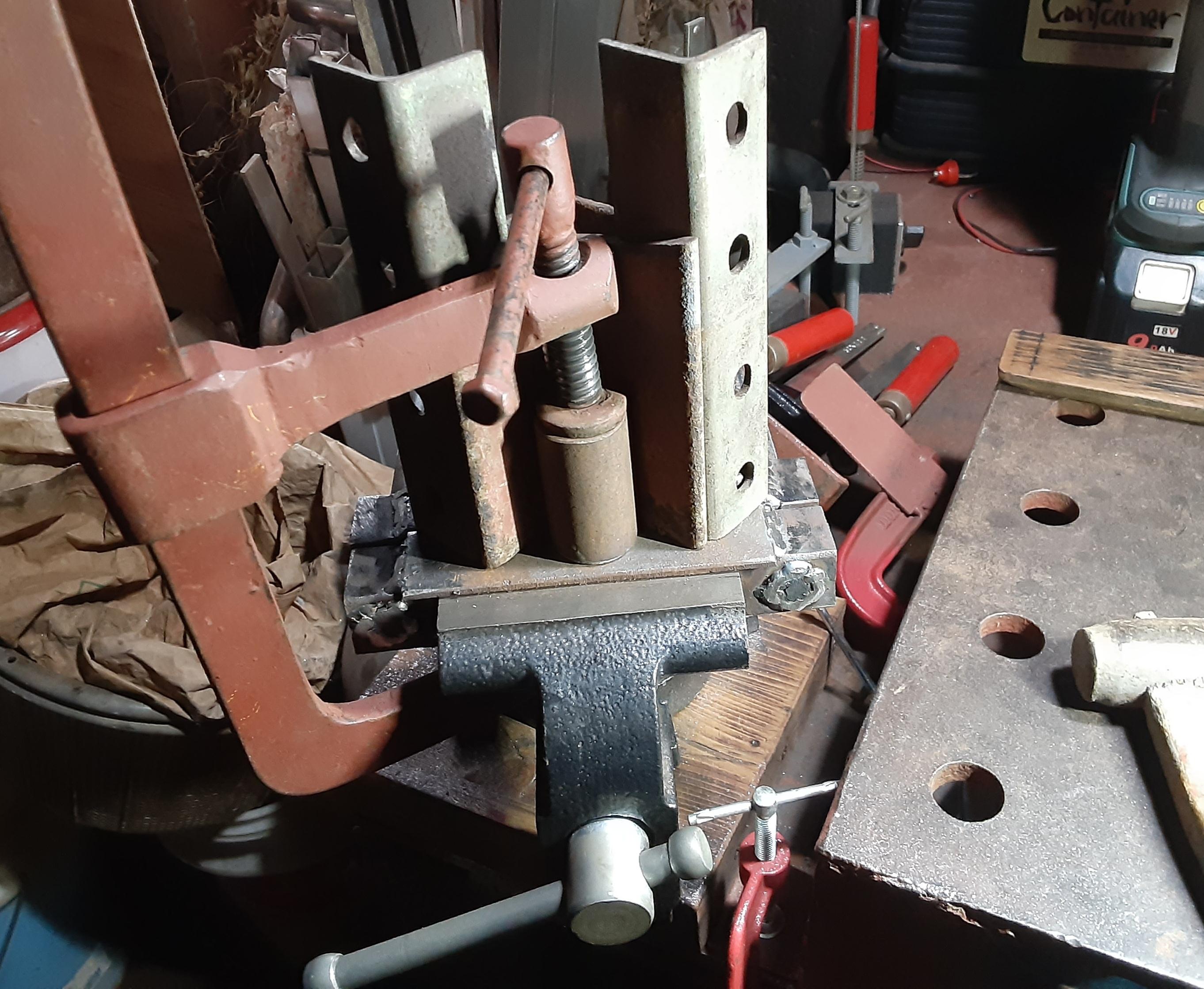

こんな感じにバイスに装着して使用する予定.

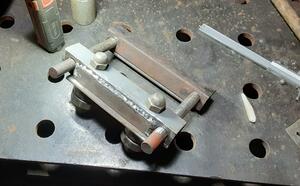

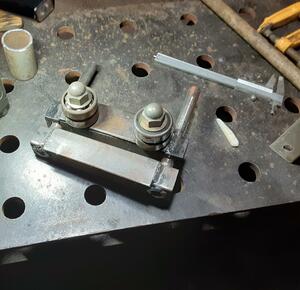

薄い角パイなので補強を入れる.

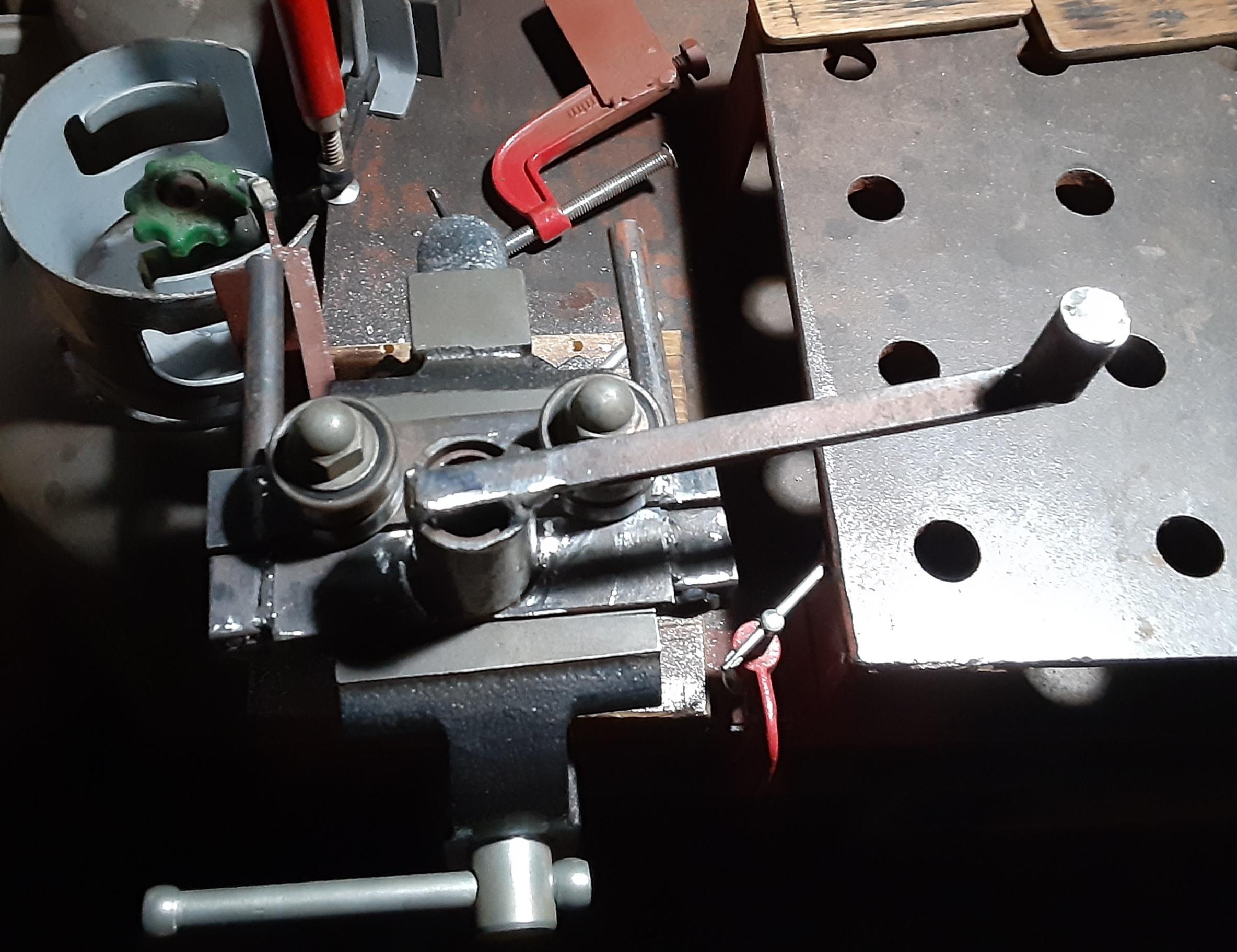

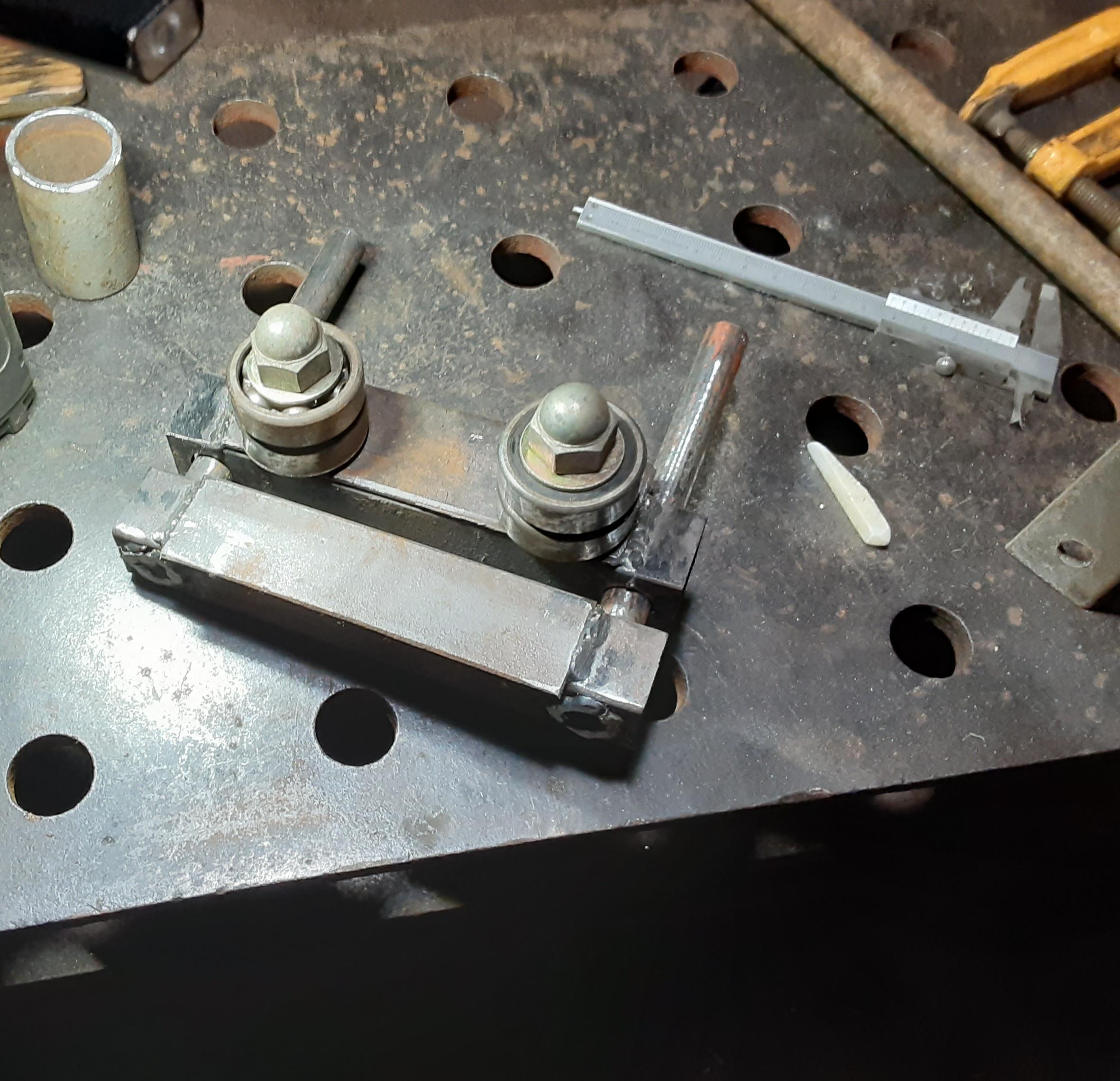

おおまかな構造が出来た.

正確に中央にドライブホイールを付ける必要がある.

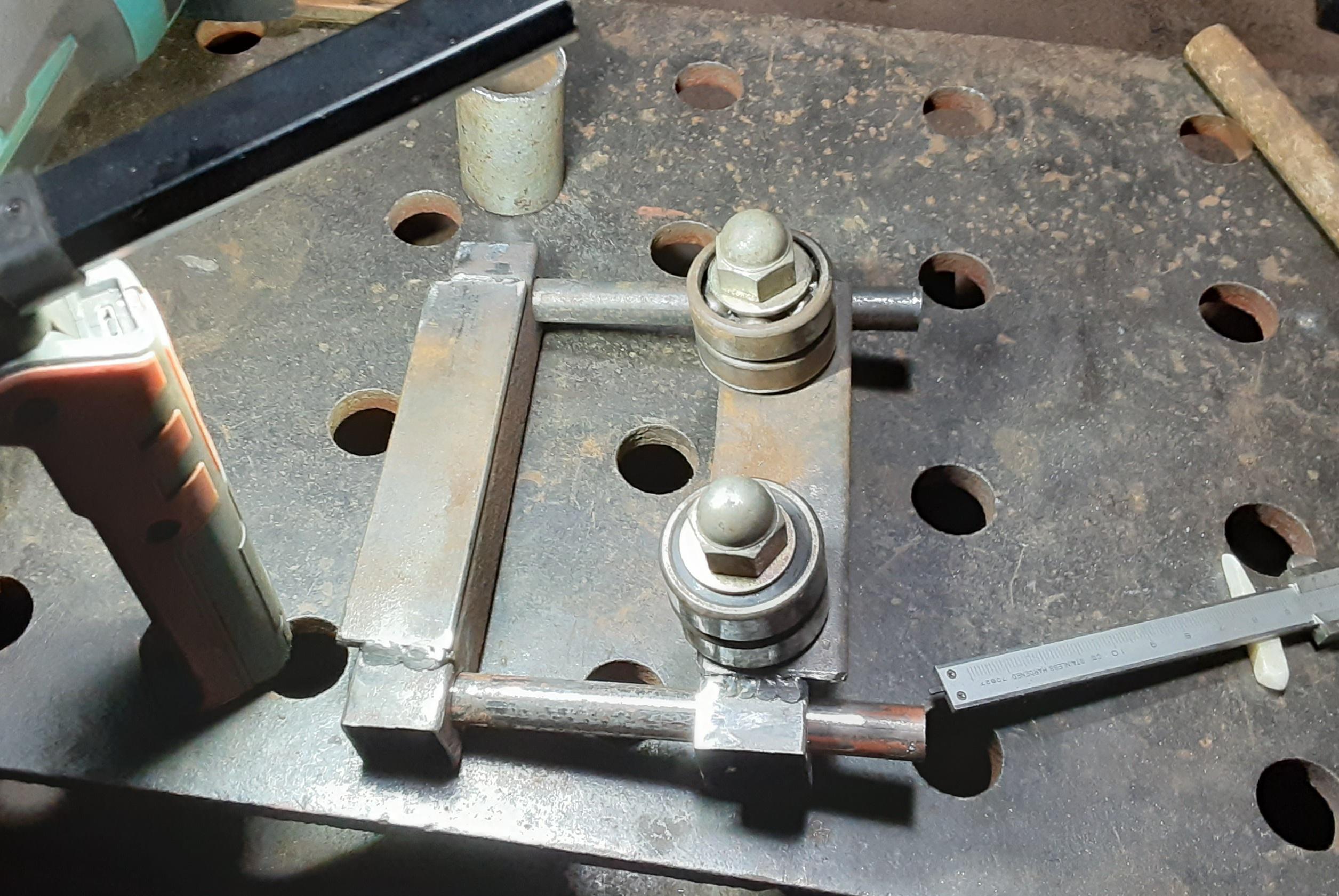

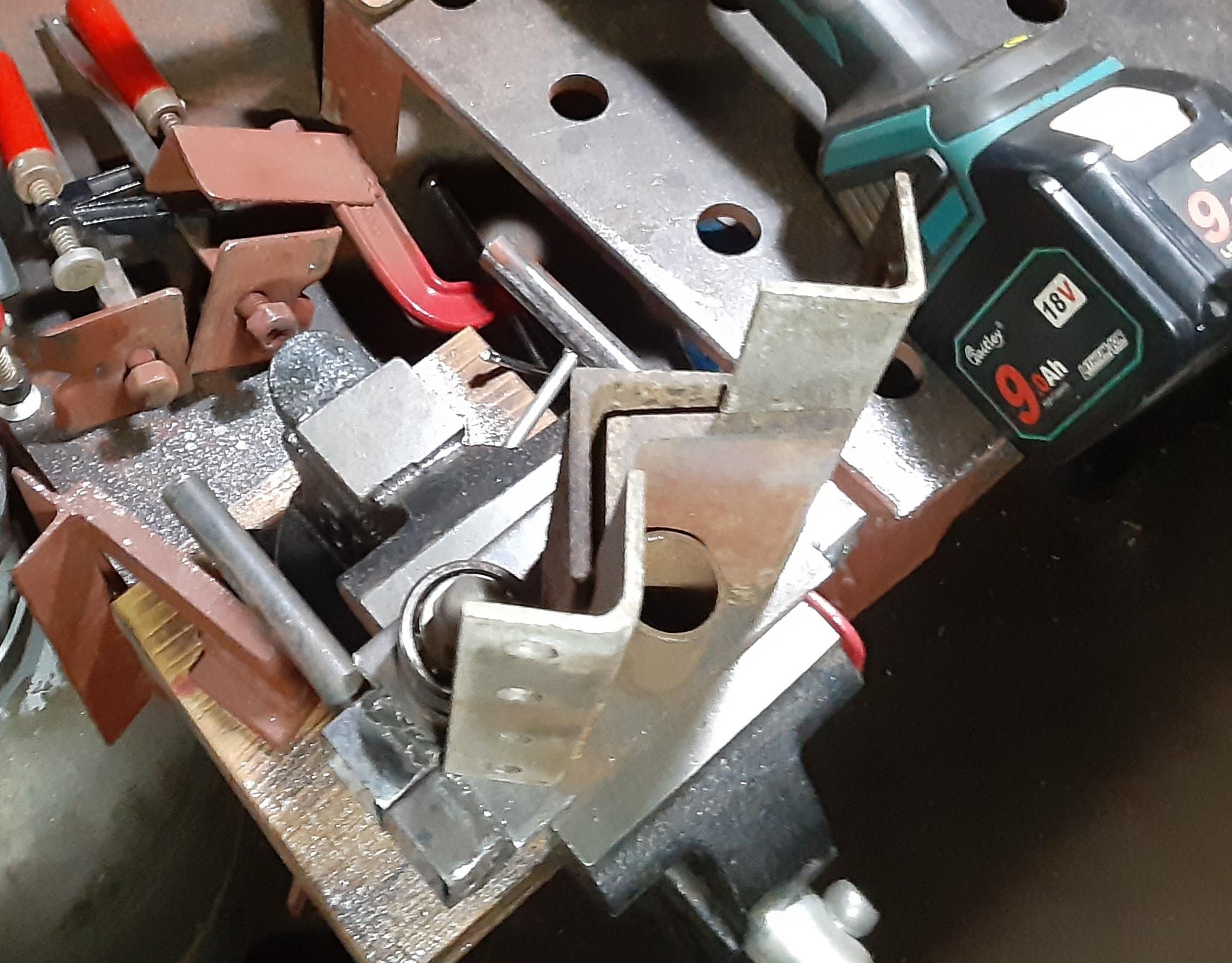

アングル数本をこんな感じに仮のジグとした.

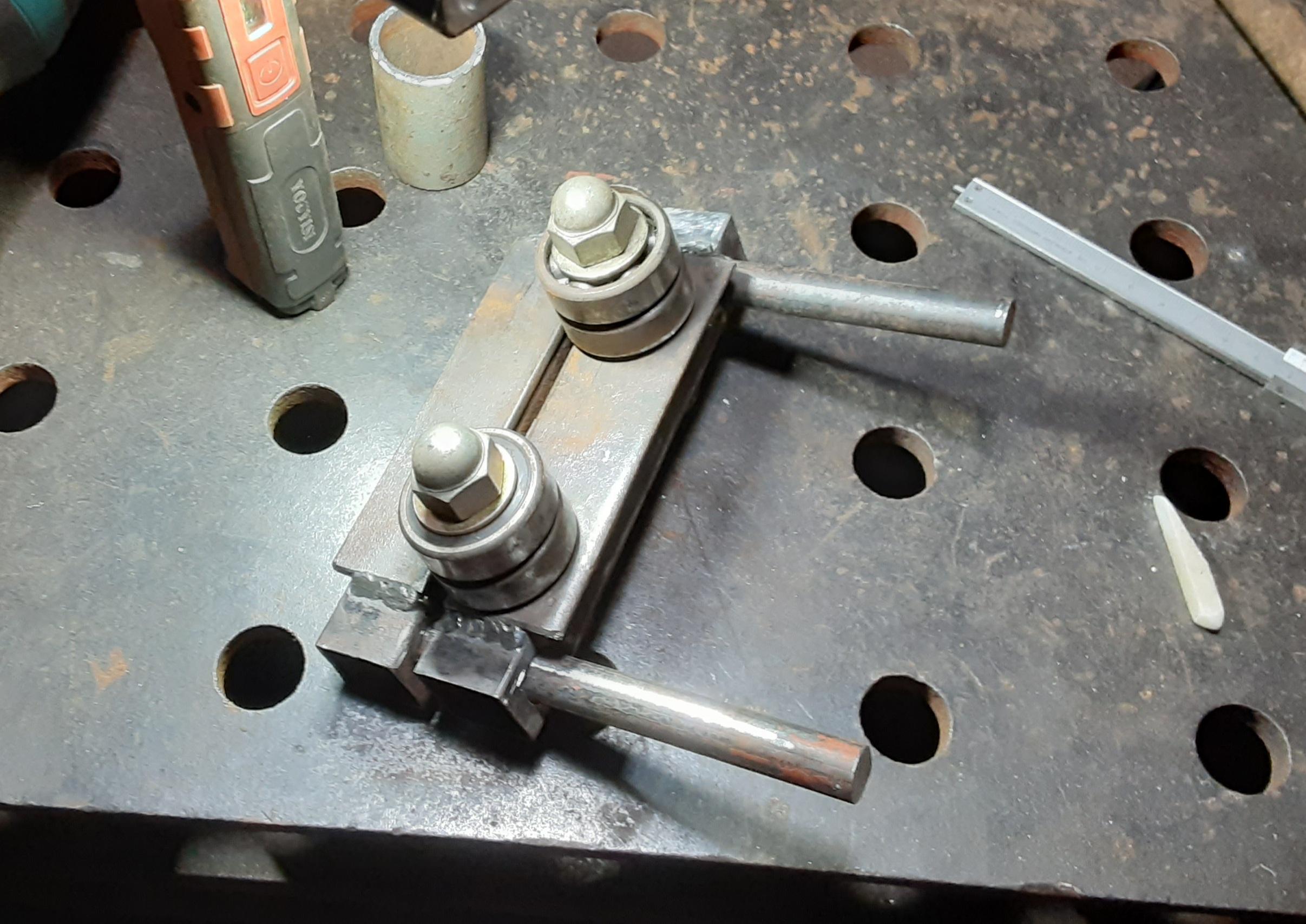

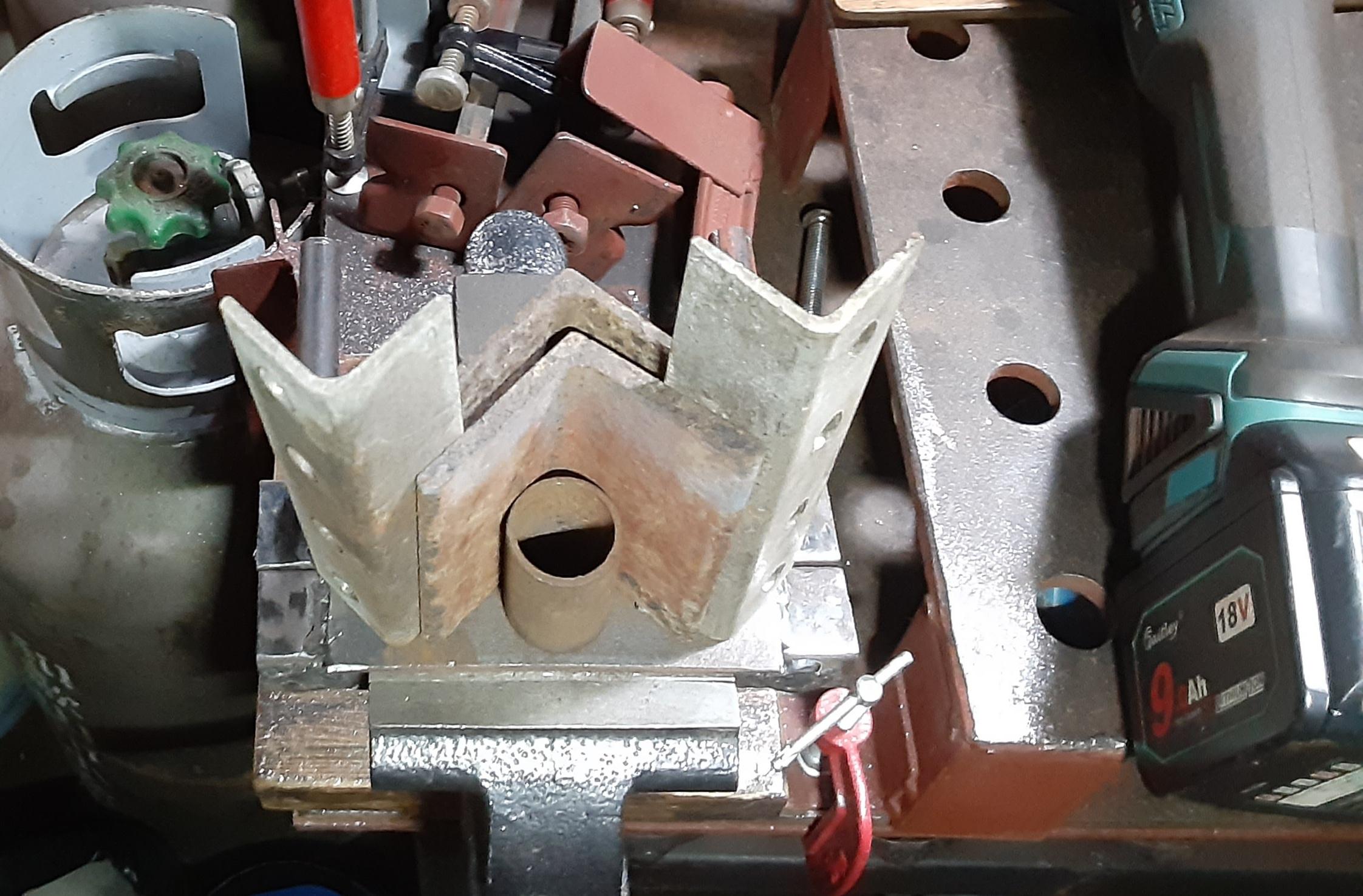

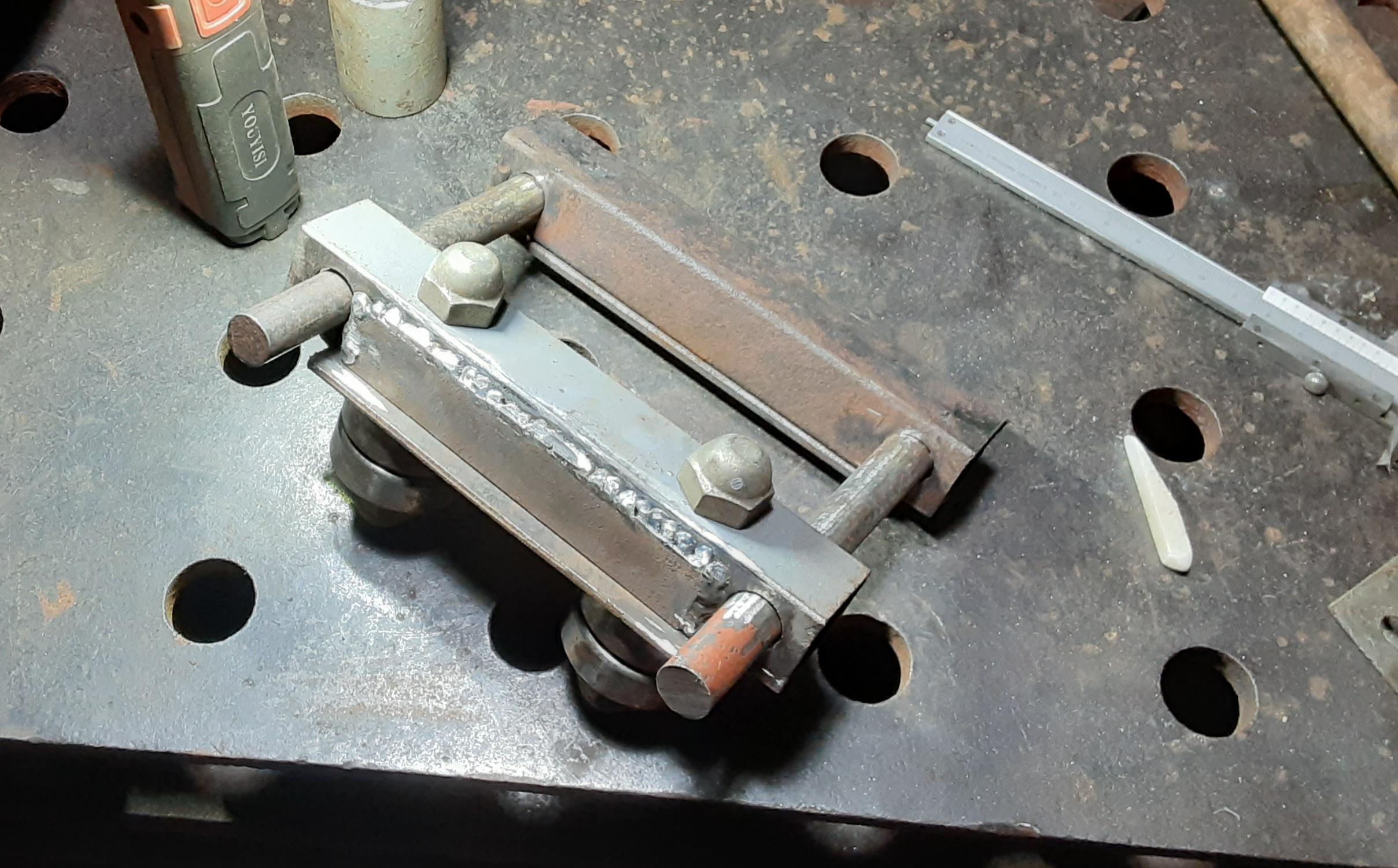

こんな感じでクランプして溶接.

制作したハンドル.

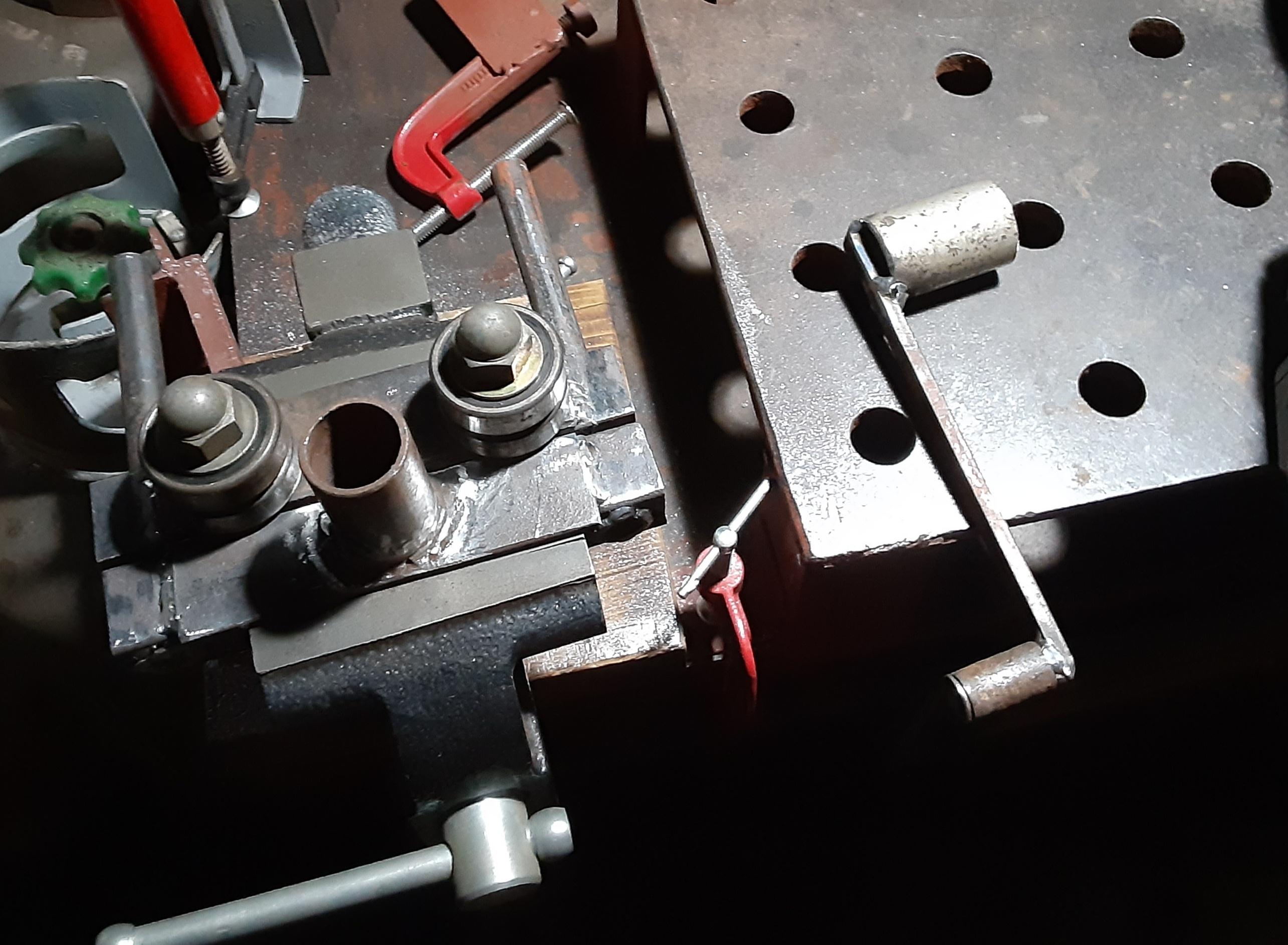

こういう風に差してクルクルする.
ハンドルの棒とパイプの溶接部は敢えて隙間のままオイラーとした.ここからグリスを注油する.

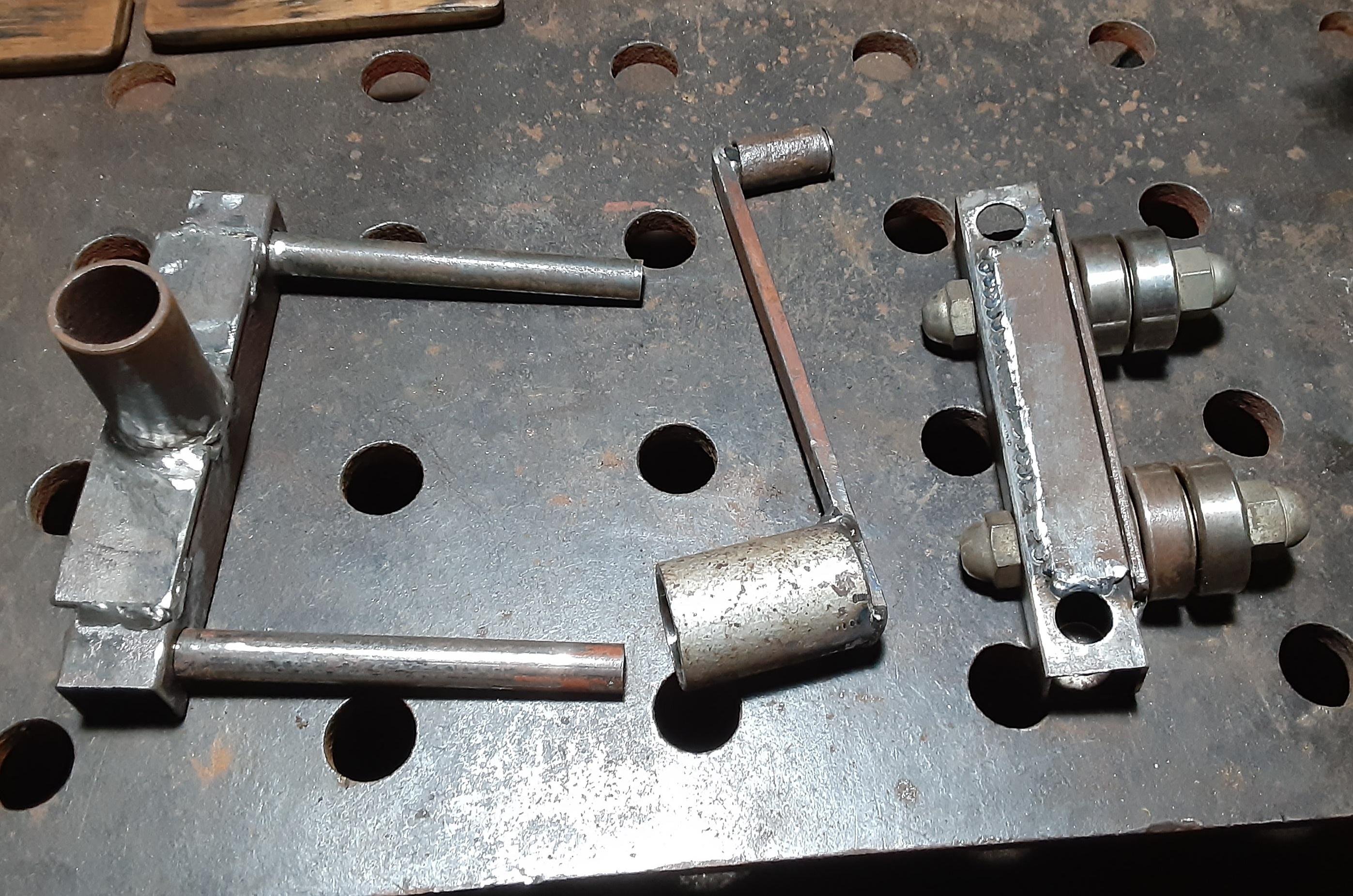

この時点では,それぞれの部品が独立していて,三つのパーツから成っていた.
絶対どれか無くしそう;;
鍛冶屋三代のうちでは,何に使うのかよく解らない謎のオーパーツがちょくちょく発掘されるのだが,これもそのうちそうなりそうだ;;

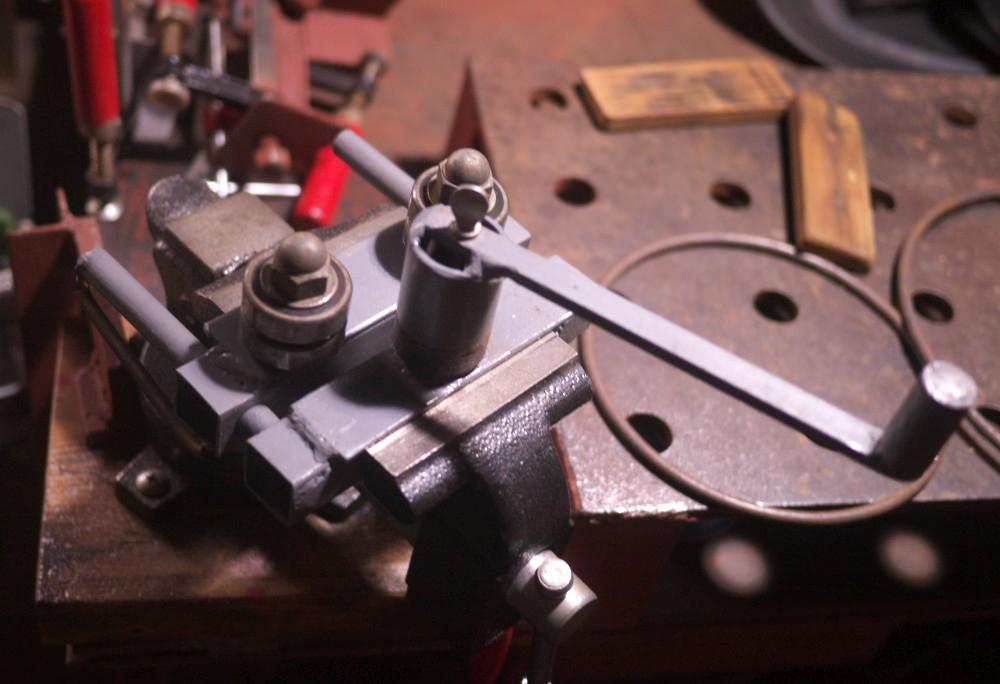

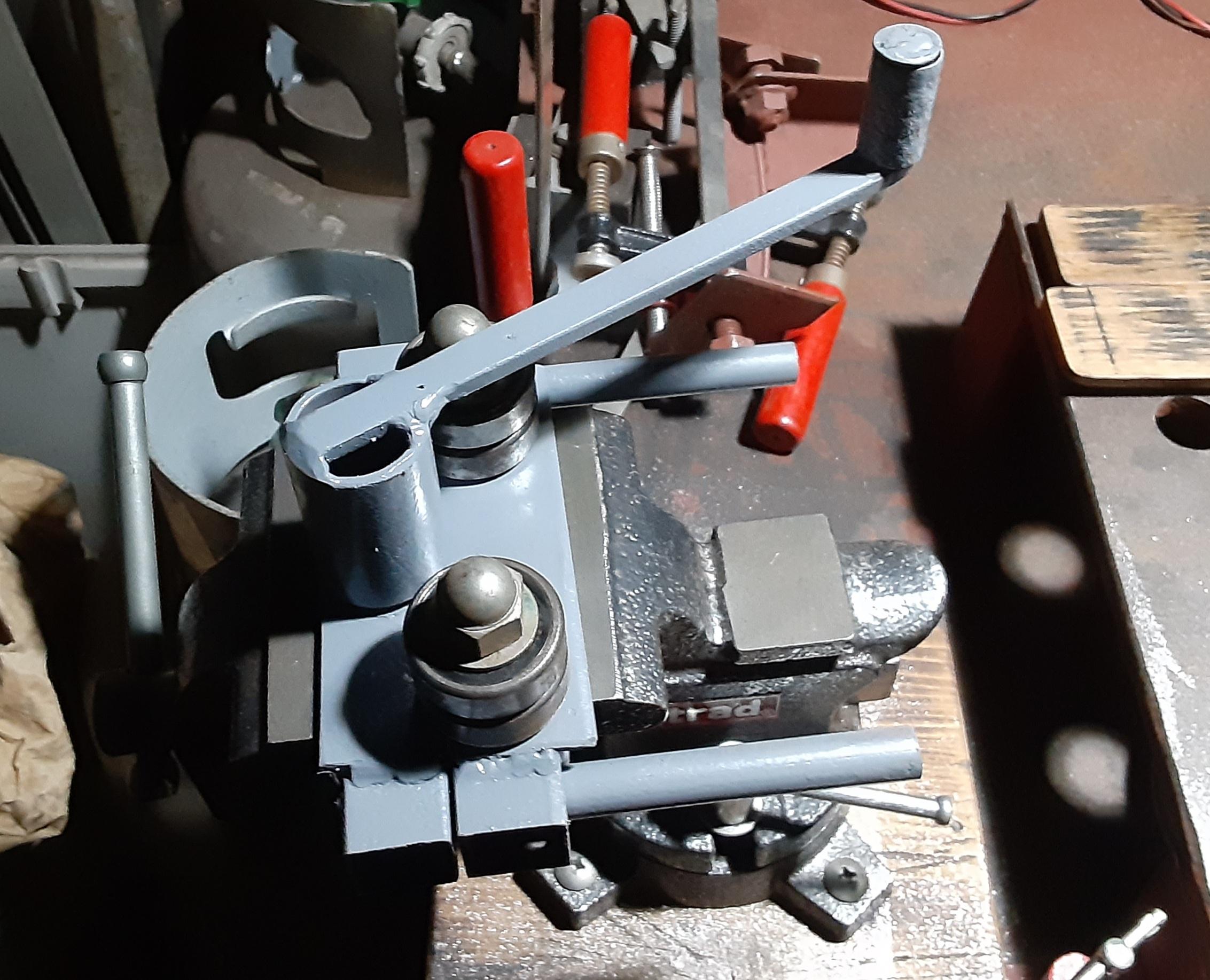

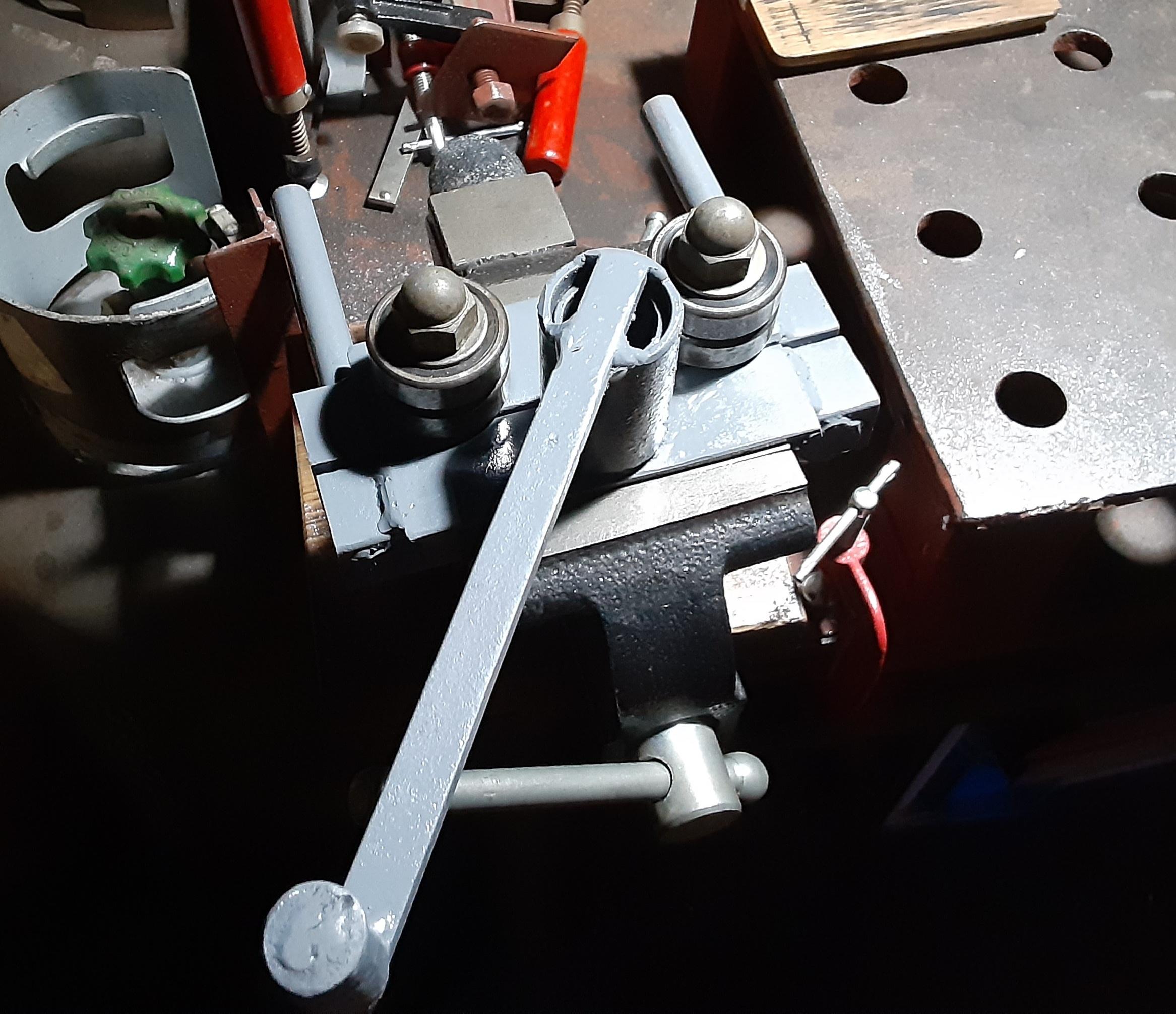

でもとりあえず塗装して仮の完成.

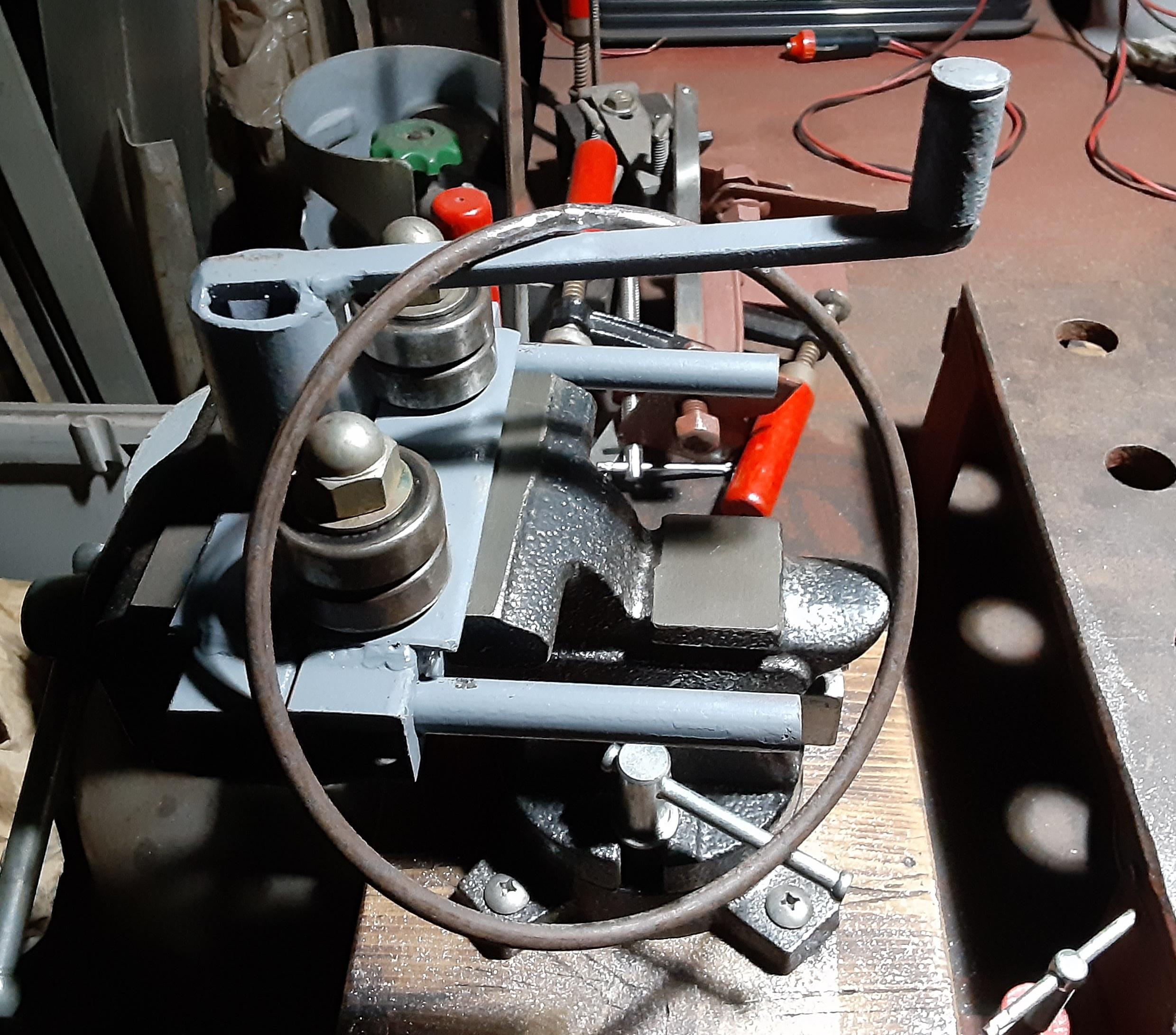

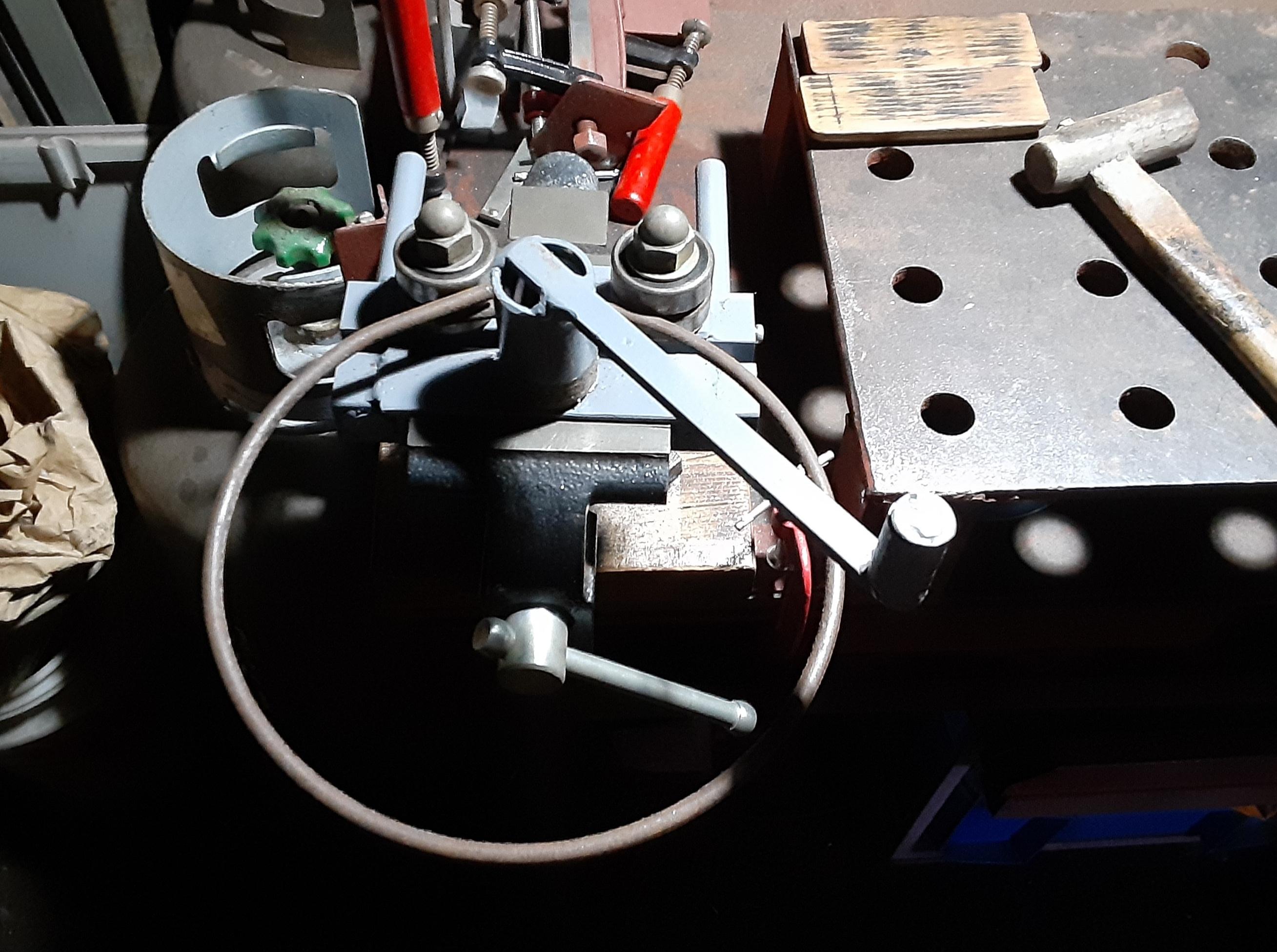

使用してみる.思いの外キレイに曲がる.

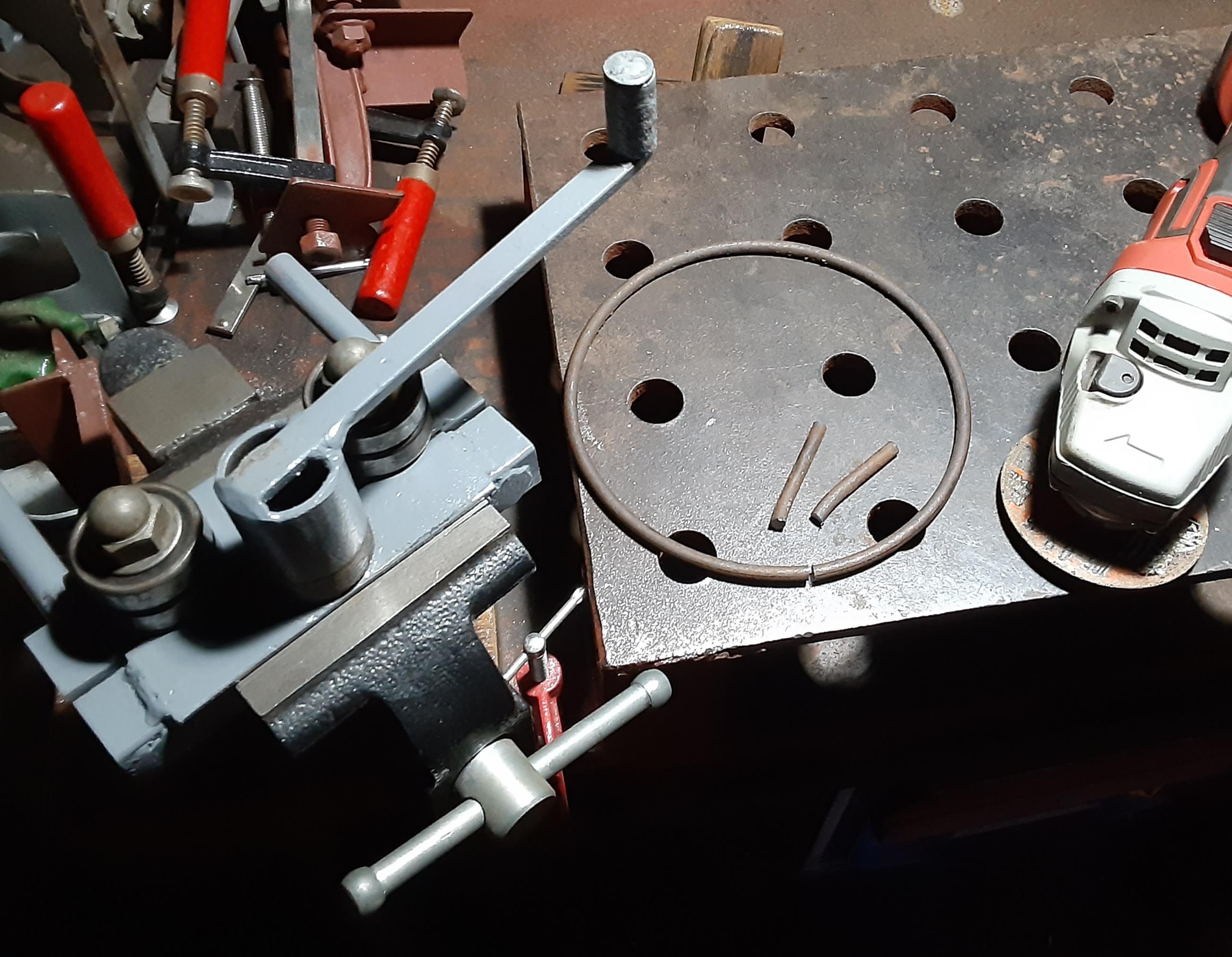

最後に残る曲がらない両端を切り落とし,

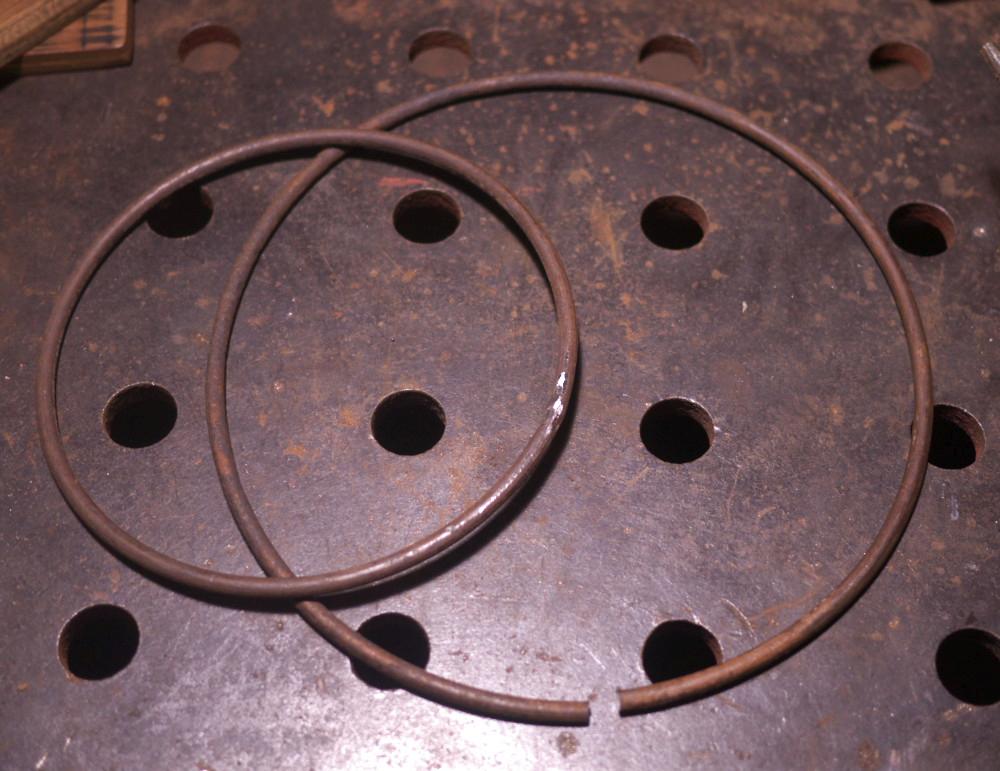

溶接すればこの通り.

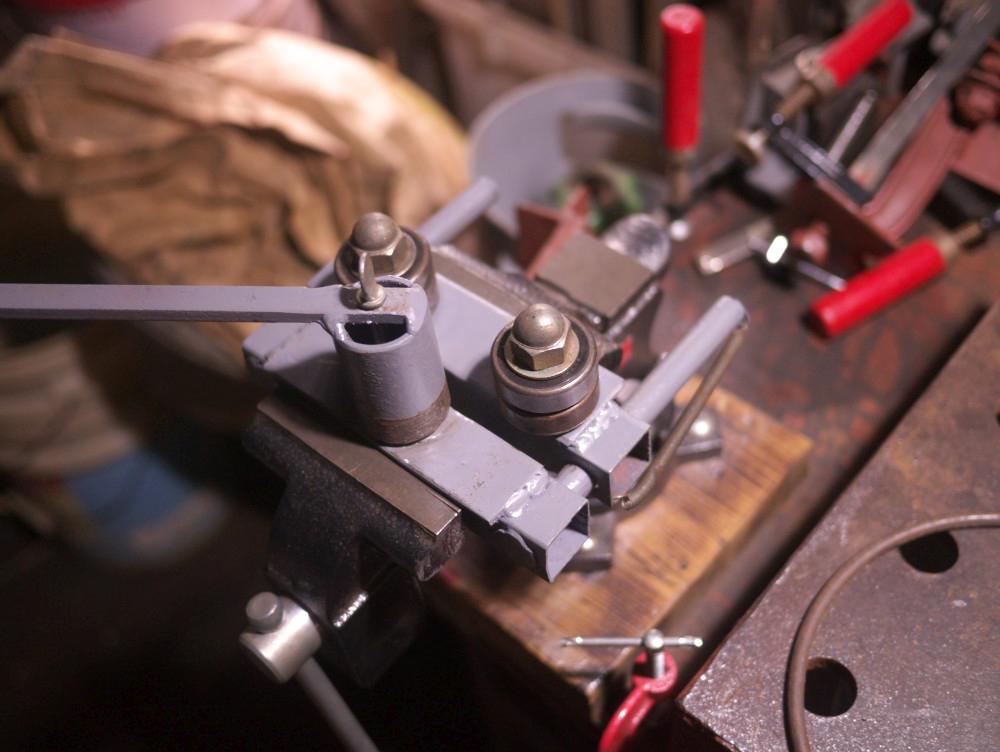

少し改良.
使用しているうちにハンドルが抜けてくるのでボルトを通して対策.

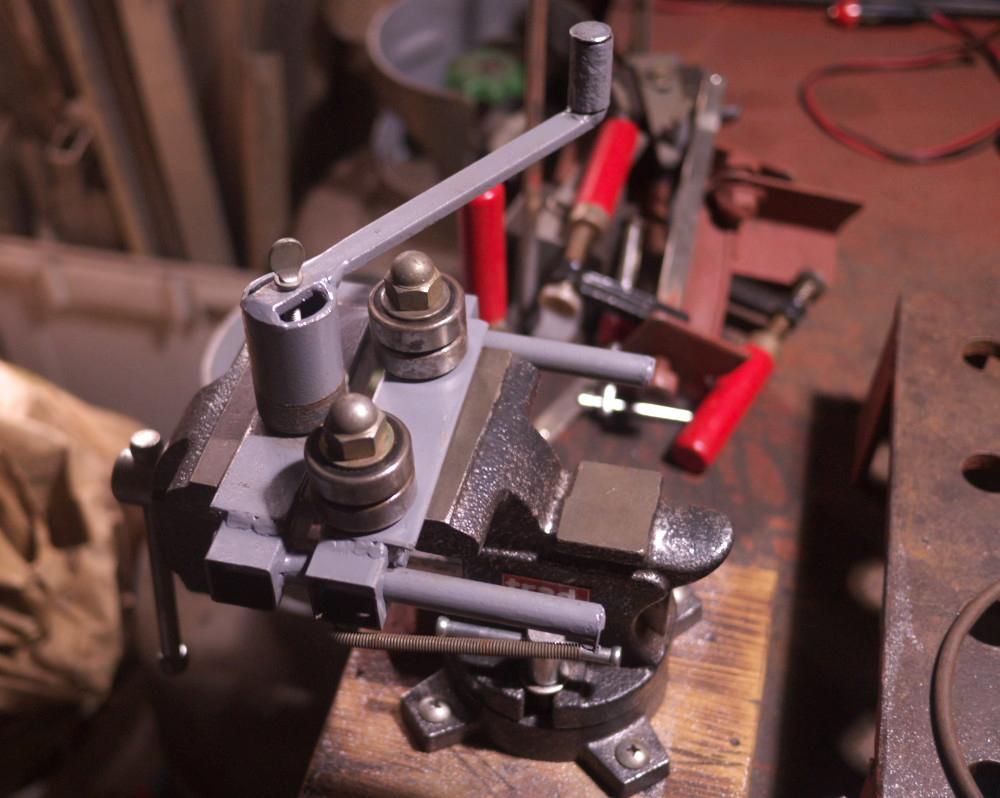

スプリングで繋いで常に開く力を加えて,万力の動きに追従する様にした.
これで全てのパーツが接続されて,ひとつの機械になった.

ある程度までは,開いても脱落する事はない.
ちなみに,ベアリングをさらに二段追加して,平鉄に対応させる事を想定している.

直径は算数の問題なので任意のサイズのものが作れる.

以上,かなり真円に近い満足出来るものものが自由に作れる様になった.
動画はこちら.

良かったら他の記事も読んで下さい.
